n  После создания корневой директории определяем общий доступ для каталога с содержимым IIS-сервера «C:Inetpubwwwroot».

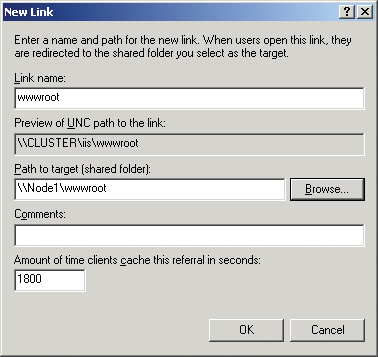

n  В DFS Manager выбираем «New Link», вводим имя ссылки. В поле «Path to Target» выбираем директорию с содержимым IIS-сервера, предоставленную в общий доступ, как показано на рисунке:

Рисунок 14

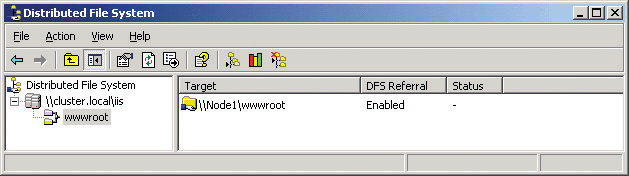

n  Остальные операции по созданию конечных ссылок можно будет проводить в оснастке «Distributed File System Manager»:

Рисунок 15

n  Далее необходимо создать ссылки на остальные сервера кластера. Для этого на каждом из узлов предоставляем в общий доступ каталоги с содержимым IIS-сервера.

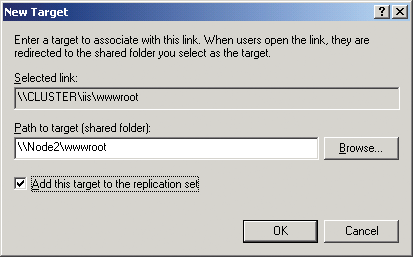

n  Выбираем «New Target» и по очереди добавляем оставшиеся три узла:

Рисунок 16

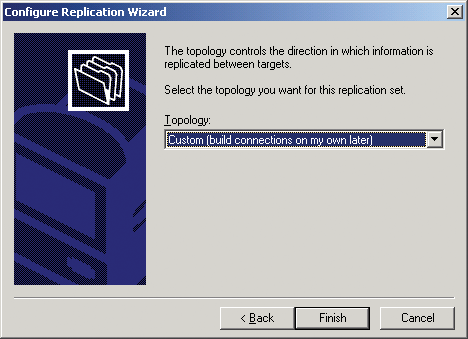

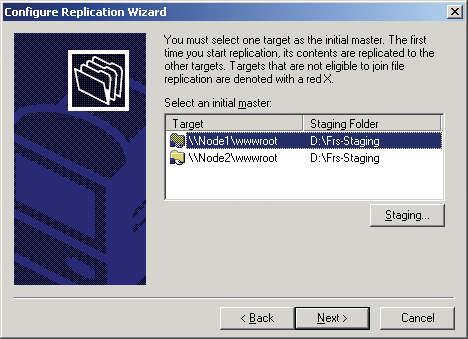

n  После создания ссылки на второй узел нам будет предложено настроить репликацию между узлами кластера. Соглашаемся, выбираем первый узел (рис. 17). В качестве топологии репликации определяем ручной режим, как показано на рис. 18.

Рисунок 17

Рисунок 18

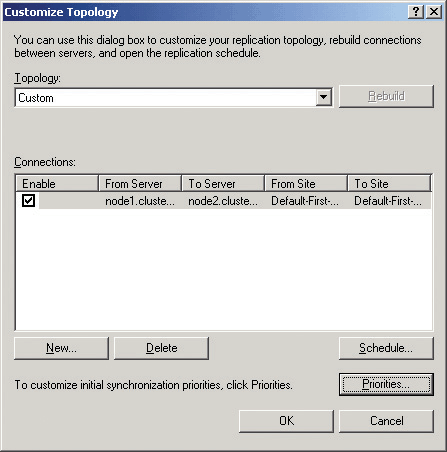

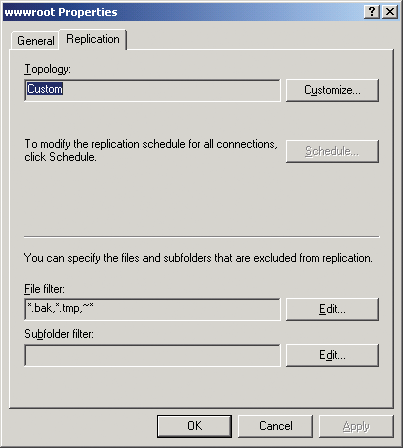

n  Топологию время репликации мы можем изменить в любое время из оснастки «DFS Manager». Для репликации данных с первого узла на оставшиеся выбираем ручной режим, как показано на рис. 19, 20.

Рисунок 19

Рисунок 20

n  После создания всех ссылок необходимо определенное время для предварительной синхронизации данных узлов. Обычно это занимает около 20-30 минут. Далее репликация данных будет проходить мгновенно, ну или почти мгновенно (по внутренней сети кластера). Результаты наших настроек наблюдаем в DFS Manager:

Рисунок 21

n  Хочется также упомянуть, что репликация данных между серверами проходит от имени «System Account», поэтому при создании общего доступа к каталогам содержимого IIS-серверов достаточно прав на чтение. По крайней мере, у меня данный режим работал без особых проблем.

4-й этап. Последние штрихи

Последним штрихом у нас будет создание DNS-записи со ссылкой на внешний адрес кластера. Заходим в DNS Manager и создаем запись CNAME –> www.cluster.local –> cluster.cluster.local. Делаем это для того, чтобы при заходе на ссылку www.cluster.local мы автоматически попадали на внешний адрес кластера. В результате NLB будет разруливать ситуацию с нагрузкой на узлы кластера, а DFS поможет автоматически реплицировать данные с первого узла на остальные. Вот вроде и все.

Заключение

Данный документ не является панацеей по созданию кластеров, он лишь отражает мой опыт в создании нестандартных систем. На некоторых рисунках вы видите только два узла. Однако настройки остальных серверов идентичны и не представляют особой сложности.

Хочется выразить глубокую благодарность за неоценимую интеллектуальную помощь Андрееву Павлу, системному администратору Novavox.
