Строим виртуальную сеть

В большинстве случаев на одном физическом сервере размещают несколько виртуальных серверов, при этом необходимо каким-то образом обеспечить доступность сервисов, работающих на виртуальных серверах, другим физическим машинам. Пробрасывать каждому виртуальному серверу по физическому интерфейсу накладно, да и неудобно. Часто хочется спрятать все виртуальные серверы за одним маршрутизатором/брандмауэром. Посмотрим, какие средства для этого предлагает OpenVZ. Он предлагает 2 типа виртуальных сетевых интерфейсов:

n  venet – соединения точка-точка между физическим сервером и виртуальным, которые создаются автоматически для каждого виртуального сервера и конфигурируются c помощью vzctl. Они не имеют MAC-адресов, не поддерживают броадкасты (broadcast), на них не работают снифферы и средства учета трафика, использующие libicap (например, tcpdump), на них нельзя строить бриджи.

n  veth – соединения точка-точка между физическим сервером и виртуальным, которые нужно создавать и конфигурировать вручную средствами того дистрибутива Linux, который работает на физическом и виртуальном сервере. Они лишены недостатков venet (которые можно рассматривать и как достоинства с точки зрения безопасности и эффективности) и выглядят как полноценные ethernet-интерфейсы.

Если в качестве маршрутизатора/брандмауэра для доступа к виртуальным серверам использовать физический сервер, стоит, несомненно, предпочесть venet. Поскольку такая конфигурация более распространена, то и venet-интерфейсы используются чаще. Однако чем сложнее конфигурация маршрутизатора/брандмауэра, тем больше оснований появляется для вынесения его в отдельный виртуальный сервер, чтобы не перегружать физический сервер лишними задачами и лишним ПО. В нашем случае дополнительным поводом стало желание иметь один и тот же адрес виртуального сервера, доступный извне, независимо от адреса узла кластера, на котором он в данный момент работает. Эта конфигурация в некоторых случаях может оказаться еще более сложной, если, например, на проброшенном физическом интерфейсе организовать поддержку IEEE 802.1Q VLAN, чтобы принять несколько vlan, но с точки зрения настройки OpenVZ эта конфигурация не будет ничем отличаться от того, что было рассмотрено выше – разница будет только в настройке проброшенного сетевого интерфейса. Более важным является то, что если использовать в качестве маршрутизатора/брандмауэра виртуальный сервер, более удобным будет построить виртуальную сеть на veth-интерфейсах. Выглядеть это будет так, как показано на рисунке.

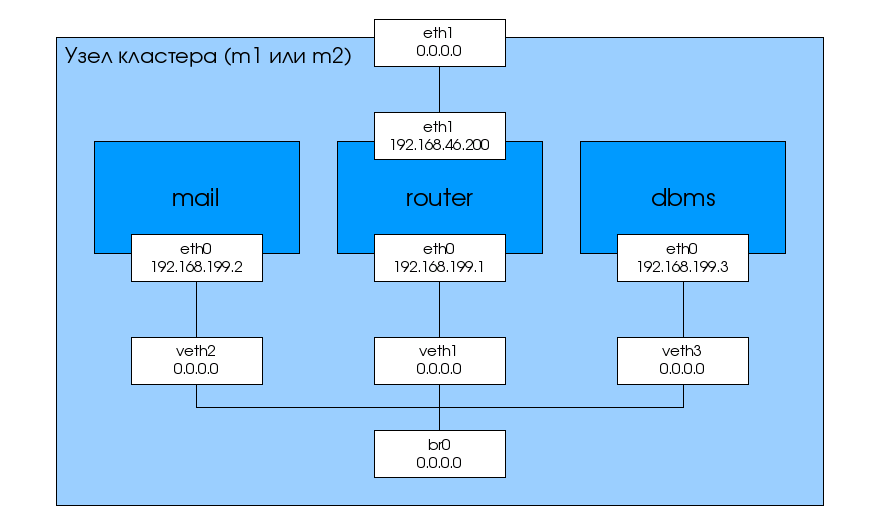

Виртуальная сеть

Итак, для каждого виртуального сервера мы создаем veth-интерфейс, а концы этих интерфейсов со стороны физического сервера объединяем в бридж – в результате получается аналог хаба, в который включены все виртуальные сервера. Один из них уже имеет проброшенный в него физический интерфейс – этот виртуальный сервер и будет играть роль маршрутизатора/брандмауэра.

Создаем и запускаем виртуальные сервера:

[root@m1 ~]# vzctl create 102 --ostemplate altlinux-sisyphus --config vps.basic

Creating VE private area: /var/lib/vz/private/102

Performing postcreate actions

VE private area was created

[root@m1 ~]# vzctl set 102 --name mail --save

Name ve1 assigned

Saved parameters for VE 102

[root@m1 ~]# vzctl set mail --onboot yes --save

Saved parameters for VE 102

[root@m1 ~]# vzctl set mail --hostname mail.mydomain.com --save

Saved parameters for VE 102

[root@m1 ~]# vzctl start mail
