Рисунок 5. Общая структура многосессионного компакт-диска

Lead-In-область первой сессии является Lead-In-областью всего диска. Lead-Out-область последней сессии является Lead-Out-областью диска. В User Data-области любой сессии находятся треки с данными.

Диски CD-R и CD-RW содержат две дополнительные области перед первой Lead-In-областью компакт-диска – Power Calibration Area (PCA) и Program Memory Area (PMA).

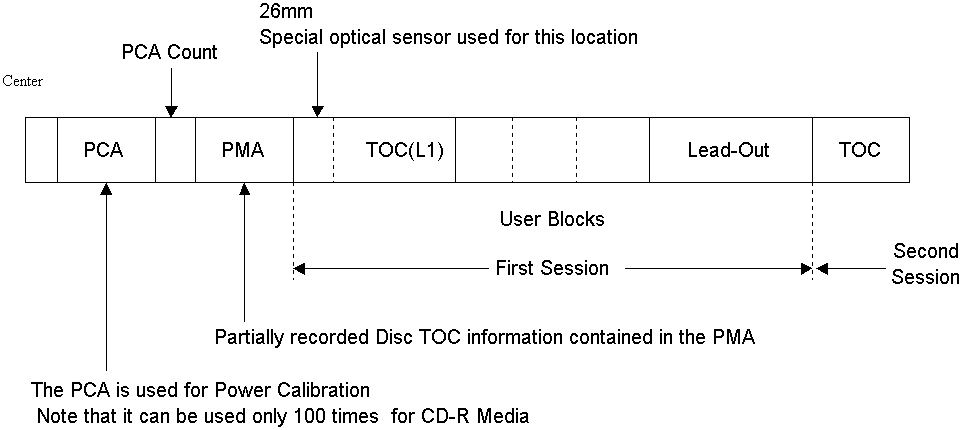

Рисунок 6. Структура CD-R и CD-RW диска

The Power Calibration Area, PCA – область калибровки мощности пишущего лазера. Область присутствует только на CD-R и CD-RW дисках. В свою очередь, PCA делится на две области – тестовую область (test area) и область счетчика (count area).

Тестовая область содержит 100 калибровочных участков. Область счетчика используется для учета количества использованных калибровочных участков. Для калибровки мощности пишущего лазера используется последовательность команд READ DISK INFORMATION/SEND OPC INFORMATION (см. [1]).

The Program Memory Area, PMA – область памяти программ. Область присутствует только на CD-R и CD-RW дисках и предназначена для учета использования User Data-области носителя. Q-субканал области PMA используется в качестве временной TOC при записи треков в инкрементном режиме – Track-at-once (TAO), Session-at-once (SAO). При записи диска в режиме Disk-at-once (DAO) данные в PMA не записываются.

SCSI Generic-драйвер. Общие сведения

SCSI Generic-драйвер (далее sg-драйвер) входит в состав ядра Linux и позволяет приложению пользователя посылать SCSI-команды устройству при условии, что устройство эти команды понимает. Доступ к sg-драйверу выполняется через специальные файлы устройства, которые находятся в каталоге /dev. Список некоторых файлов можно получить при помощи команды:

# ls -l /dev/sg[01]



crw-------  1 root  root  21, 0 Apr 13 /dev/sg0

crw-------  1 root  root  21, 1 Apr 13 /dev/sg1

Каждый файл соответствует одному подключенному SCSI-устройству.

Обращение к SCSI-устройству через sg-драйвер выполняется при помощи системного вызова ioctl следующим образом:

    ioctl(sg_fd, SG_IO, struct sg_io_hdr *)

Первый параметр sg_fd – это дескриптор файла sg-устройства /dev/sg*, открытого при помощи системного вызова open( ). Третий параметр – структура следующего типа:

typedef struct sg_io_hdr

{

    int interface_id; /*'S' for SCSI generic (required) */

    int dxfer_direction; /* data transfer direction  */

    unsigned char cmd_len; /* SCSI command length ( <= 16 bytes) */

    unsigned char mx_sb_len; /* max length to write to sbp */

    unsigned short iovec_count; /* 0 implies no scatter gather */

    unsigned int dxfer_len; /* byte count of data transfer */

    void * dxferp; /* points to data transfer memory or scatter gather list */

    unsigned char * cmdp; /* points to command to perform */

    unsigned char * sbp; /* points to sense_buffer memory */

    unsigned int timeout; /* MAX_UINT->no timeout (unit: millisec) */

    unsigned int flags; /* 0 -> default, see SG_FLAG... */

    int pack_id; /* unused internally (normally) */

    void * usr_ptr; /* unused internally */

    unsigned char status; /* scsi status */

    unsigned char masked_status; /* shifted, masked scsi status */

    unsigned char msg_status; /* messaging level data (optional) */

    unsigned char sb_len_wr; /* byte count actually written to sbp */

    unsigned short host_status; /* errors from host adapter */

    unsigned short driver_status; /* errors from software driver */

    int resid; /* dxfer_len - actual_transferred */

    unsigned int duration; /* time taken by cmd (unit: millisec) */

    unsigned int info; /* auxiliary information */

} sg_io_hdr_t; /* 64 bytes long (on i386) */



Данная структура определена в файле <scsi/sg.h>. Назначение основных полей структуры:

n  interface_id – это поле должно содержать литеру «S»;

n  dxfer_direction – направление передачи данных. Поле может принимать следующие значения (см. <scsi/sg.h>):

n  #define SG_DXFER_NONE (-1) – нет обмена данными;

n  #define SG_DXFER_TO_DEV (-2) – передача данных устройству;

n  #define SG_DXFER_FROM_DEV (-3) – прием данных от устройства.

n  cmdp – указатель на командный пакет, посылаемый устройству;

n  cmd_len – размер командного пакета. Если для ATAPI-устройств размер командного пакета фиксирован и равен 12 байт, то для SCSI-устройств размер пакета может принимать значения 6, 10, 12 и 16 байт;

n  sbp – указатель на буфер SENSE DATA (данные о состоянии устройства после выполнения команды, [1, 5]);

n  mx_sb_len – максимальный размер буфера SENSE DATA;

n  sb_len_wr – реальный размер данных, сохраненных в буфере SENSE DATA;

n  dxferp – указатель на буфер для данных, принимаемых от устройства или передаваемых устройству;

n  dxfer_len – размер передаваемых/принимаемых данных;

n  iovec_count – если это поле равно 0, то буфер для данных представляет собой простой линейный массив байт, и поле dxferp – указатель на этот массив. В противном случае dxferp указывает на массив структур типа:



typedef struct sg_iovec {

---
