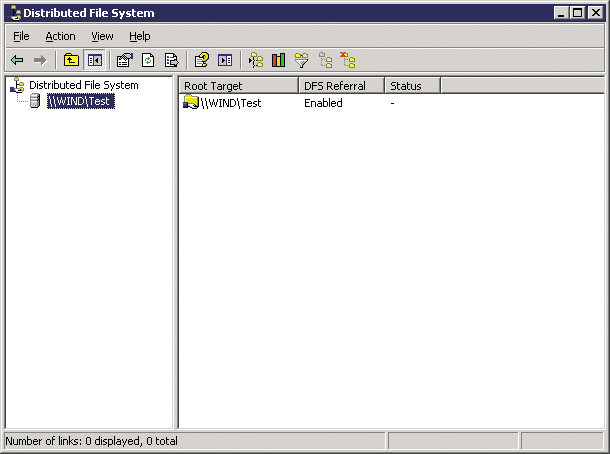

Рисунок 1. Внешний вид утилит Distributed File System

В Windows 2003 Server появилась еще одна утилита управления DFS: DFS Management (см. рис. 2).

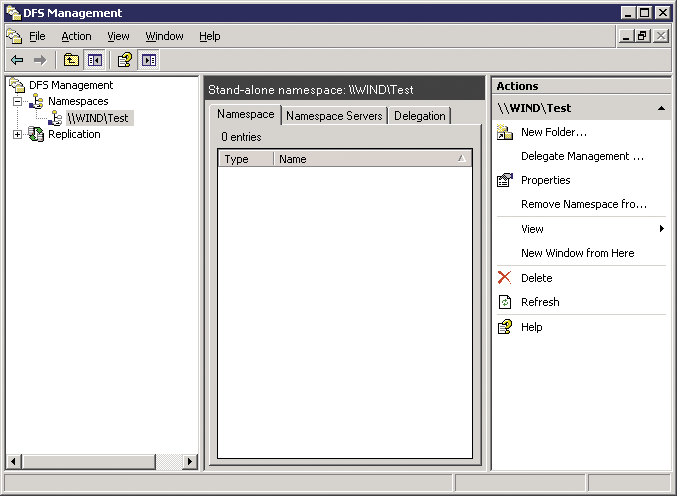

Рисунок 2. Внешний вид утилит DFS Management

По сравнению с предшественником, который также присутствует в Administrative Tools в Control Panel, новая утилита позволяет удалять несколько пользователей одновременно, а также несколько выбранных ссылок (links). Теперь список всех линков выводится полностью, тем самым испытываемые в предыдущей версии неудобства ликвидированы.

Также в новой утилите добавлена новая схема репликации DFS.

Структура DFS

Древовидная структура DFS-томов включает в себя корень и ссылки.

На Windows-сервере можно сконфигурировать два типа корней DFS (Root) – изолированный (stand alone) и доменный (domain).

Принципиальная разница между ними заключается в том, что с помощью доменного корня может быть реализована система отказоустойчивости, построенная на репликации между серверами.

На практике чаще всего используют доменный корень.

Репликация DFS

Рассмотрим механизм репликации для обеих утилит: Distributed File System и DFS Management. Необходимо помнить, что реплицировать можно только доменные корни.

Репликация с помощью Distributed File System

Суть репликации заключается в том, что нужно создать еще одну ссылку на доменный корень (root target) на разные серверы (см. рис. 3).

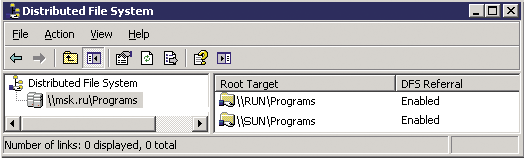

Рисунок 3. Идея репликации

Для этого необходимо сделать активным реплицируемый корень. Для этого в меню «Action» выбрать «New Root Target» или в контекстном меню корня (см. рис. 4).

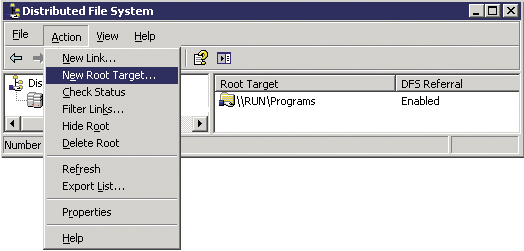

Рисунок 4. Создание второй ссылки на корень

После этого запустится мастер создания DFS-корня в урезанном варианте: в нем предоставляется возможность изменить только имя сервера; сетевое имя папки уже назначено – оно берется из первой ссылки.

После того как будет добавлена еще одна ссылка на доменный корень, в контекстном меню корня станет доступен подпункт Configure Replication, который запускает мастер настройки репликации (Replication Wizard).
